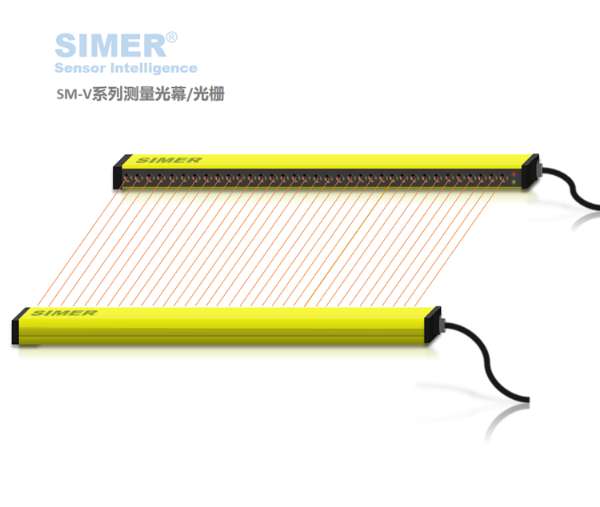

SM-V系列測量光幕/光柵

服務熱線0755-29490141

SM-V系列測量光幕最高精度可達2mm ，此精度為目前光幕測量行業內最高精度之一，滿足了更多客戶的應用要求。

SM-V系列測量光幕響應時間為行業最高之一，單點響應時間達到9微秒，可更有效穩定的檢測到快速移動物體的準確數據，大大提高了作業效率。

測量光幕原理：

SIMER-V系列測量光幕由1對的紅外線發射器與接收器構成，所有的發射器包含一個外殼中，所有的接收器包含在另一個外殼中，放置在發射器與接收器之前的物體將會遮擋一部分光線使其不能到達它們相應的接收器，使用同步掃描來識別哪些對或通道被擋住了，首先一個發射器通道發出光脈沖而相應的接收器同時來尋找此脈沖，當找到后即完成一個通道的掃描，接著進行下一個通道，直到所有的掃描都完成，此系統記錄了哪些通道受阻，那些通道暢通，然后基本用戶定義的功能輸出一個信號，該信號可以是開關量、模擬量、RS485、RS232等。

基本特點：

1.可檢測最小物體尺寸為：2mm

2.檢測范圍：100—10000mm；

3.檢測高度：40-3000mm(常規)；

4.工作電源：12—24VDC；

5.響應時間：產品型號為準，使自動化系統以最高的效率運行；

6.工作環境溫度： -20oC ～65oC；

7.信號輸出：開關量、模擬量、RS485、RS232等；

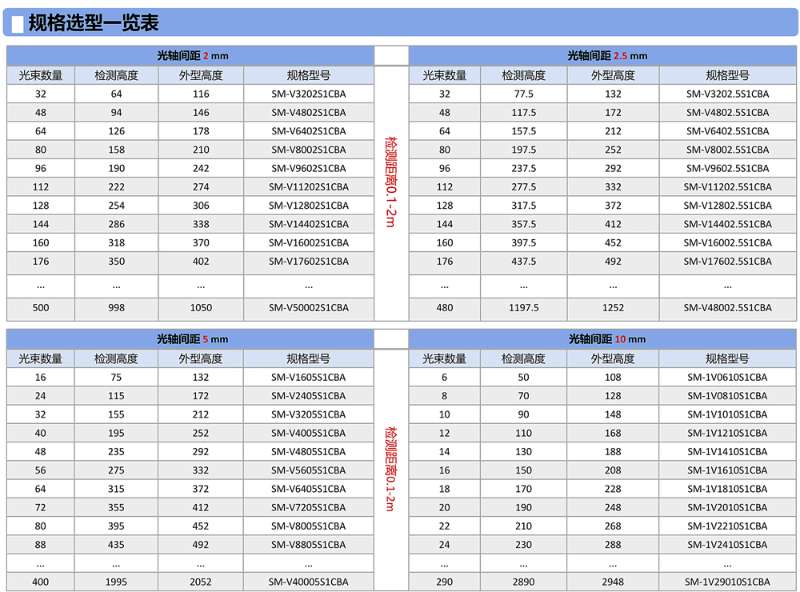

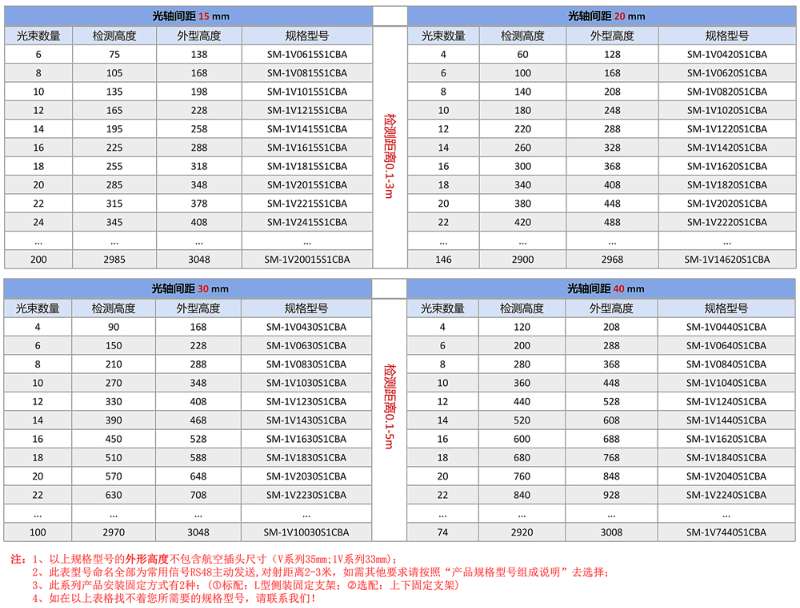

SM-V系列測量光幕技術參數：

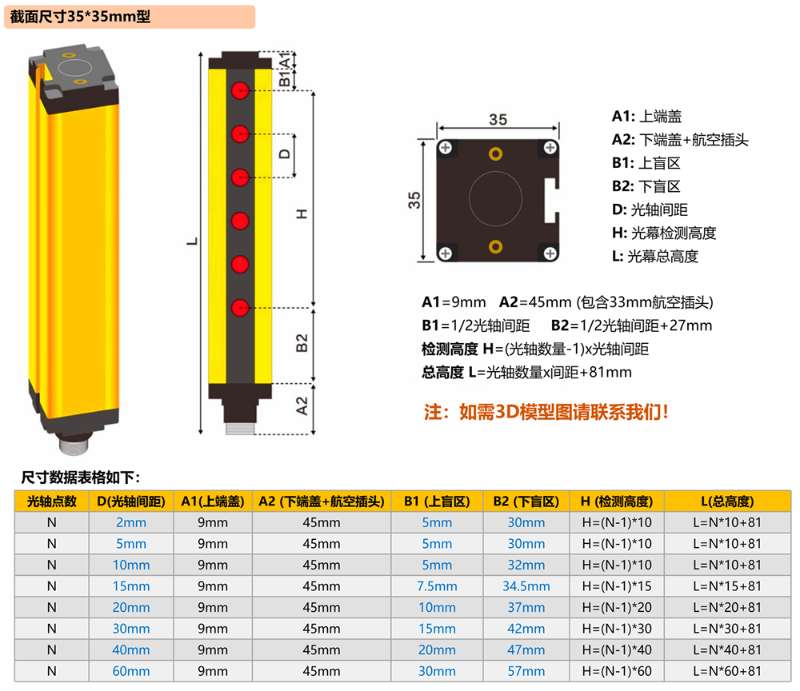

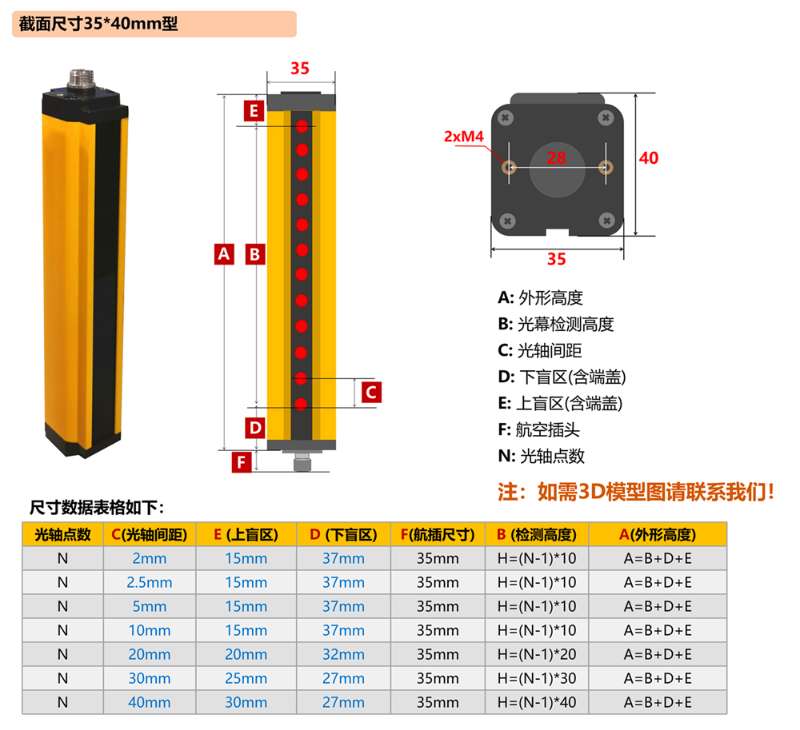

截面尺寸類型	3540mm / 3535mm
光軸數量	4個點往上加2的倍數-任意選擇（4-500光軸）屬于常規，其他光軸數量可定做
光軸間距(精度)	2mm、2.5mm、 5mm、7.5mm、10mm、15mm、20mm、30mm、40mm、60mm （10種可選擇）
信號輸出類型	1、開關量輸出：NPN/PNP通過程序設定遮擋不同數目的光束時，光幕才有信號輸出；通過內置（或外置）調整開關，設定遮擋不同數目的光束時，光幕才有信號輸出；應用于孔洞檢測時，光幕任意一束及以上光束通光時光幕才有信號輸出；應用于八位二進制輸出，遮擋不同數目的光束時，光幕按照八位二進制方式輸出； 2、模擬量輸出：4-20mA；0-5VDC；0-10VDC，可接上位機或PLC數據采集系統； 3、繼電器輸出：兩對常開觸點，一般以模擬量輸出為主； 4、具備RS232或RS485通訊功能，采用標準MODBUS協議與上位機進行通訊；
檢測對射距離	A：10-300mm B：10-1000mm C：0.2-3m D：0.5-5m E：1-10m E：1-20m
響應時間	在點數越多、精度越高的條件下所得到的響應時間是不一樣的，最快響應時間單點為9us, 如：10光軸，5mm間距，最快的響應時間為10*9us=90微秒（最終取決于產品技術要求）
電源電壓	DC24V±10%	光幕形式	對射型
波長	850 nm	抗干擾能力	10000 Lux
輸出負載	100 nF	電路保護	反接保護/輸出短路保護
外殼材質	鋁型材	消耗功率	3-8W
外殼防護等級	IP63/IP65	工作溫度	-15℃--65℃
同步類型	線同步	環境溫度	20C,RH≤85%
絕緣電阻	＞100 MΩ	介電強度	DC30V.5A

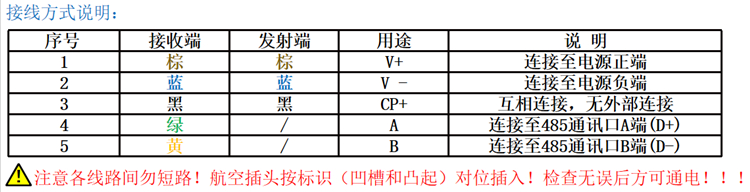

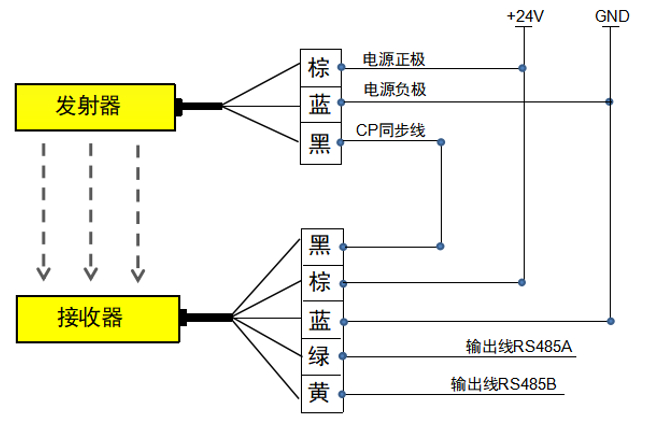

產品顏色	黃色/銀色(可選)	連接電纜	通訊串口：3針、5針M12插頭
