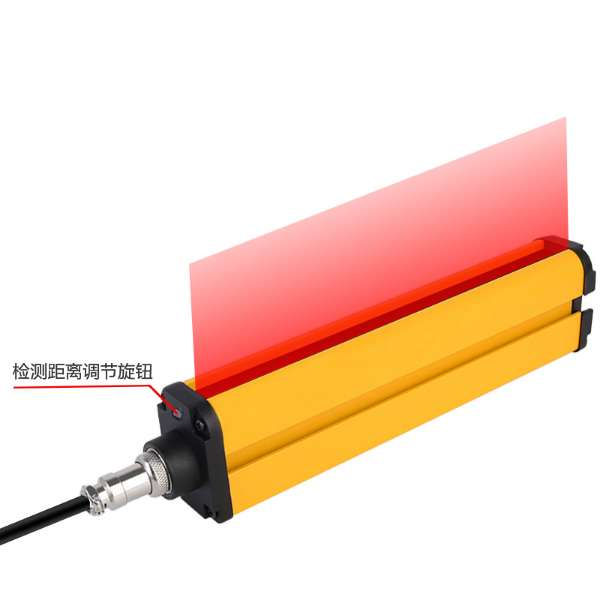

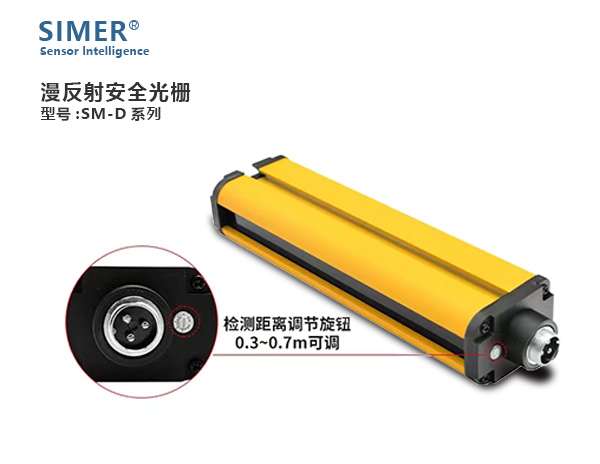

1、檢測距離80mm至800mm可調，本體配置可調距離旋鈕；

2、反應靈敏，響應時間≤20ms；

3、多種信號輸出可選，NPN、PNP、繼電器等；

4、外觀結實堅固，型材最薄部分厚度3mm；

5、規格型號可選擇，光束數量4-70光束，保護高度120-2800mm；

6、主板與擴展板為SMT貼片設計處理、進口芯片、性能穩定；



光柵類型	漫反射型

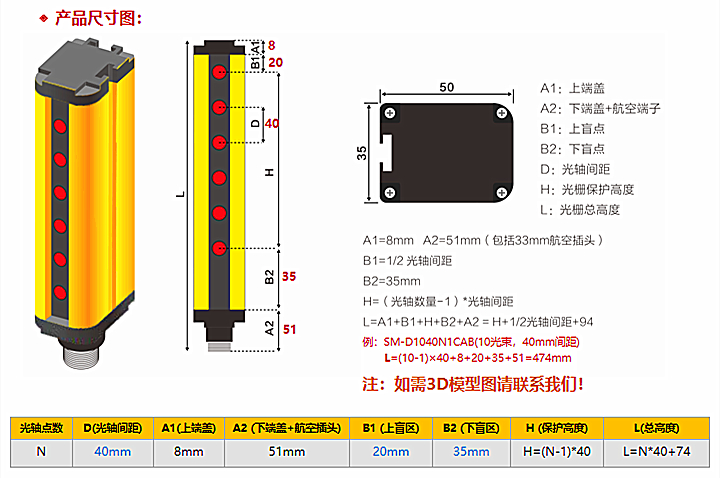

截面尺寸	35*50mm
光束數量	4-70束(常規)
光軸間距	40mm
保護高度	120-2800mm（常規）

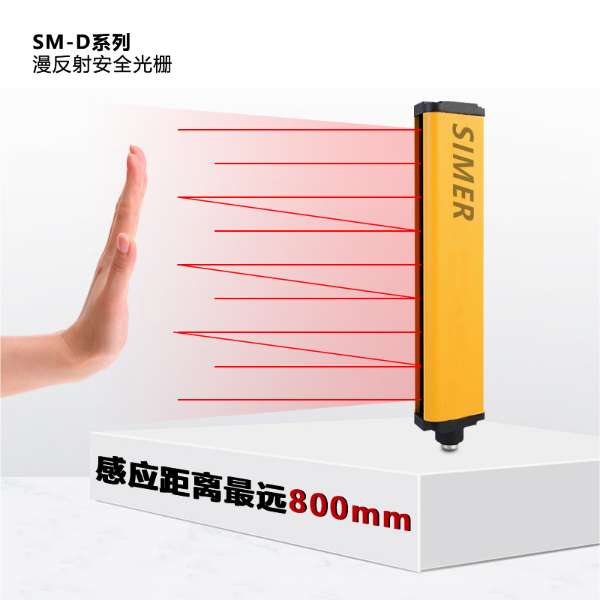

對射距離	常規700mm，最遠可調800mm（感應物以手掌為準）
電源電壓	DC24V±10%
響應時間	≤20ms
信號輸出	NPN/PNP/24V繼電器（可選）
同步類型	光同步
外殼防護等級	IP63 / IP65（IE60529）
連接類型	航插(3針/4針)/(3針/5針)
負載電流	<120mA
工作電流	<200mA
紅外波長	紅外發光二極管940nm
抗干擾能力	10000Lux
主體外形材質	鋁合金/亞克力/聚酯
電路保護	反接保護/輸出短路保護/過載保護
消耗功率	3-8W
工作溫度	-15℃--65℃
環境溫度	20C,RH≤85%
介電強度	DC30V.5A
絕緣電阻	＞100 MΩ
外殼顏色	黃色
產品重量	隨著光柵高度（長度）而變化

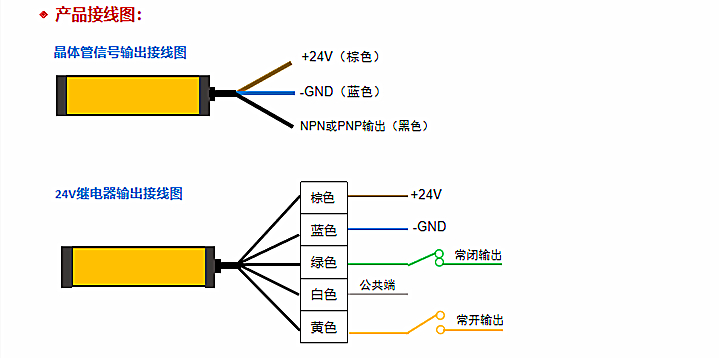

※ 根據機器設備的上位機或PLC選擇合適的輸出信號

輸出形式	光幕狀態	接收器指示燈	輸出晶體管狀態		電壓形式
NPN常閉	通光	亮綠燈	ON	輸出電平≤1V	低電平
NPN常閉	遮光	亮紅燈	OFF	懸空，漏電流≤2mA
NPN常開	通光	亮綠燈	OFF	懸空，漏電流≤2mA
NPN常開	遮光	亮紅燈	ON	輸出電平≤1V
PNP常閉	通光	亮綠燈	ON	輸出電平≤24V	高電平
PNP常閉	遮光	亮紅燈	OFF	懸空，漏電流≤2mA
PNP常開	通光	亮綠燈	OFF	懸空，漏電流≤2mA
PNP常開	遮光	亮紅燈	ON	輸出電平≤24V
備注： NPN常閉：即正常通光時信號線輸出0V，遮光時無輸出。 NPN常開：即正常通光時無輸出，遮光時信號線輸出0V。 PNP常閉：即正常通光時信號線輸出24V，遮光時無輸出。PNP常開：即正常通光時無輸出，遮光時信號線輸出24V。

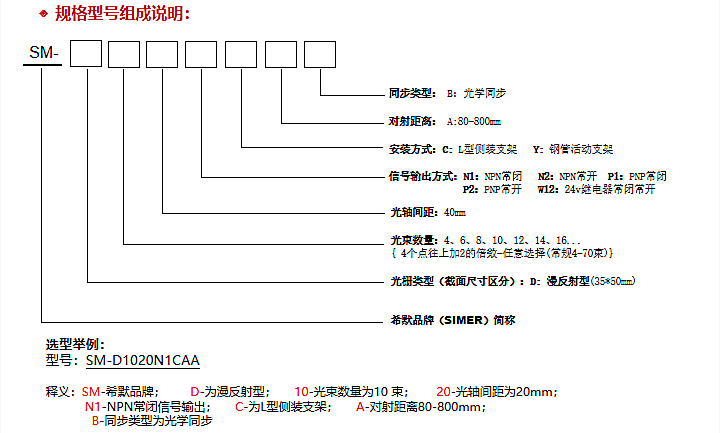

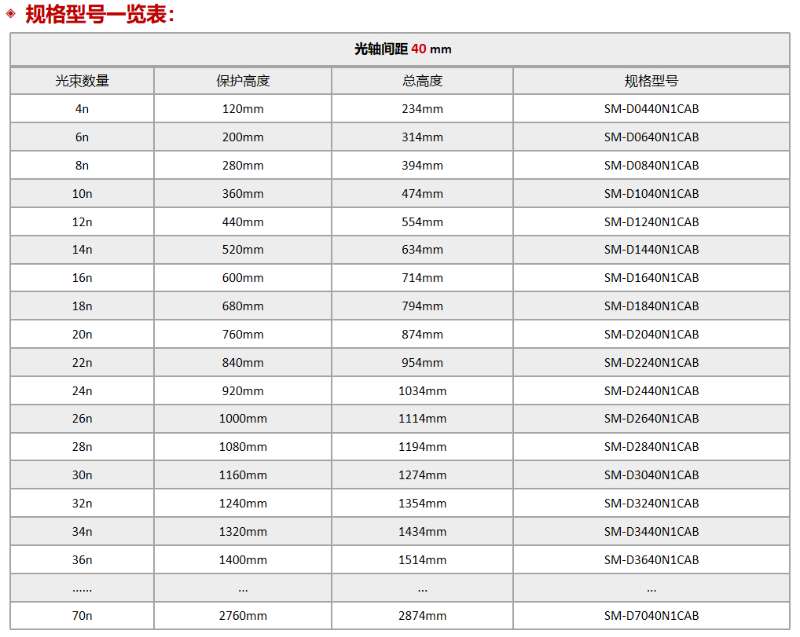

單邊漫反射光柵規格型號說明.jpg 單邊漫反射光柵規格型號一覽表_副本.jpg
