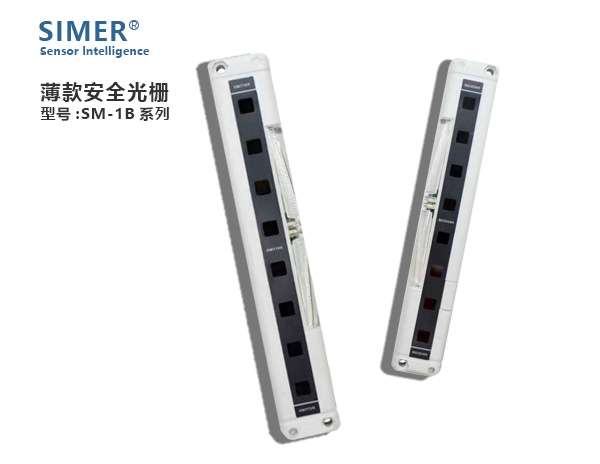

SM-1B系列薄款安全光柵特點：
1、超薄身13mm截面尺寸為13*28mm 最大檢測高度350mm；
2、實現了最大可達350mm(16光軸)的檢測高度。光軸間距20mm(最小檢測物體φ30mm)，檢測距離3m；

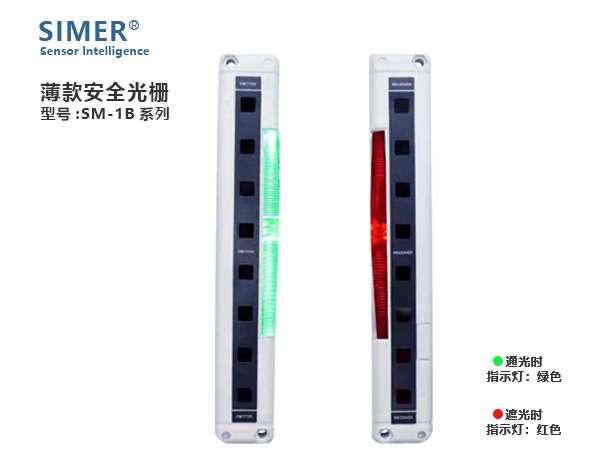

3、投光器和受光器兩面都裝有清晰易見的紅色作業指示燈，高度為52-102mm。 當檢測輸出直接連接作業指示燈輸入時，還可作為大型工作狀態指示燈使用。
4、響應速度快，響應時間10ms以內；
5、產品適合各種治具及空間狹小的地方使用。
SM-1B系列安全光柵技術參數：
| 檢測距離 | 4m | ||
| 響應時間 | 10ms max（電源接通后啟動時間：2s） | ||
| 投光元件 | 紅外LED | ||
| 電源電壓 | DC12~24V±10%(波動p-p10%以下) | ||
| 消耗電流 | 80mA | ||
| 控制輸出 | 輸出方式 | NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以下(流入電流為100mA時) 1V以下(流入電流為16mA時) | NPN開路集電極晶體管 ?最大源電流：100mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：2V以下(源電流為100mA時) 1V以下(源電流為16mA時) |
| 動作狀態 | 所有光軸對正輸出，動作模式NC | ||
| 指示燈 | 投光器：投光指示燈（綠色LED）、作業指示燈(紅色LED) | ||
| 受光器：工作狀態指示燈（紅色LED）、穩定入光指示燈（綠色LED）、作業指示燈（紅色LED） | |||
| 保護電路 | 配備 | ||
| 環境性能 | 保護構造 | IEC標準 IP40 | |
| 環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||
| 環境溫度 | 動作時：-10～+55°C (無結冰、無結露) ，保存時：-10～+60°C (無結冰、無結露) | ||
| 環境濕度 | 工作時：35～85%RH、保存時：35～85%RH (無結露) | ||
| 絕緣電阻 | 20MΩ以上(DC250V兆歐表) | ||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||
| 耐振動 | 10～55Hz 雙振幅0.5mm X、Y、Z各方向 2h | ||
| 耐沖擊 | 100m/s2 X、Y、Z各方向 3次 | ||
| 連接方式 | 導線引出型 3m | ||
| 材質 | 外殼 | 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯 | |
| 電纜 | 0.2mm2 4芯橡皮電纜，長3m | ||
| 重量 | 350g | 400g | |
SM-1B系列安全光柵尺寸圖：

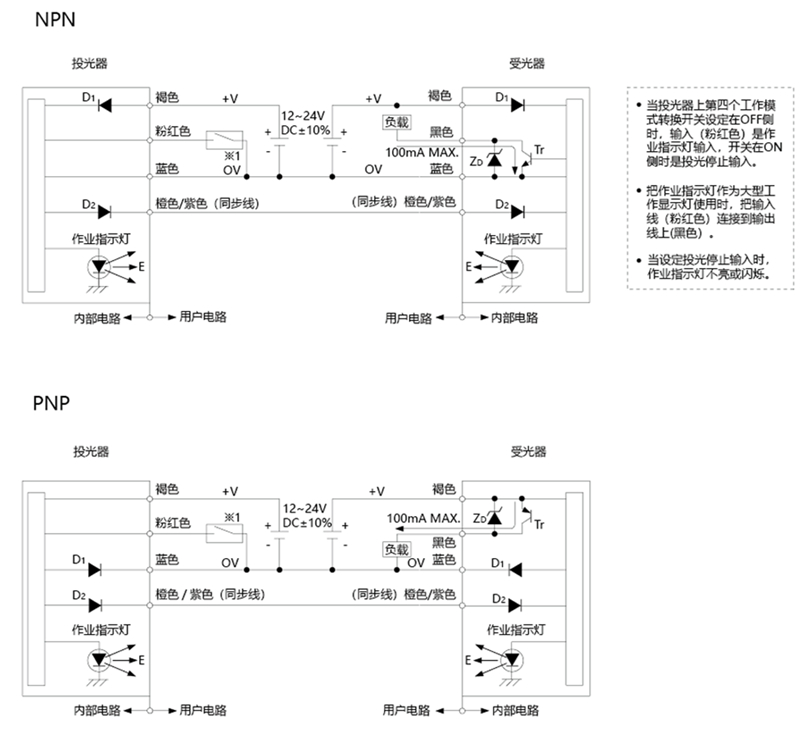

SM-1B系列安全光柵接線圖：
關于我們 產品展示 行業應用 新聞動態 客戶見證
0755-29490141
阿里巴巴旺鋪
希默官網
掃一掃關注官方微信
0755-29490141

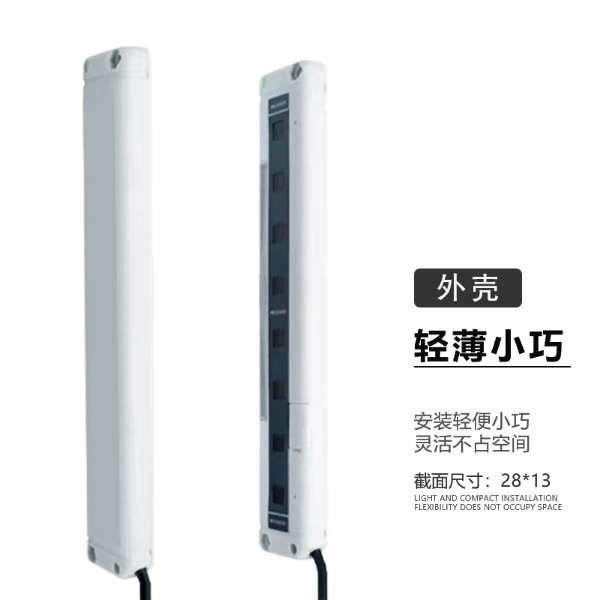

截面尺寸28*13
