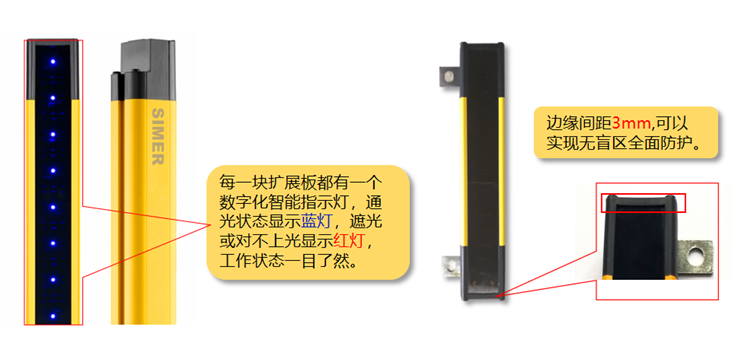

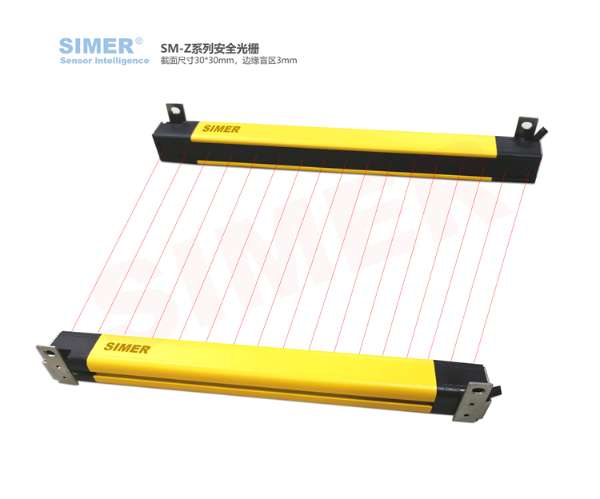

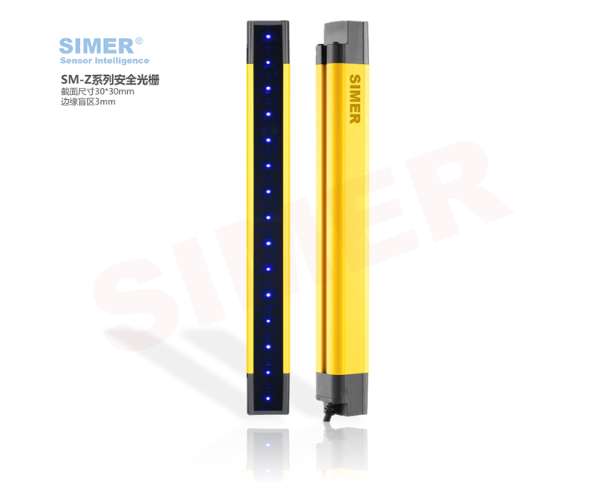

SM-Z系列高端型安全光柵是基于微機控制的一套高品質，高性能安全防護產品，每一塊擴展板都有一個數字化智能指示燈，工作狀態一目了然，無盲區型，邊緣距離為3mm，安全系數更高功能強大，自檢功能完善，使用簡單，安全可靠，響應時間15ms以內，對射距離可達10米，適合多種環境使用。

產品特點：

◎ CPU自檢：

光柵采用CPU自檢，當光柵自身出現故障時（如：光源不同步，光源強度不夠，投光驅動電路出錯，主控電路出錯，電纜出問題，以及接收驅動電路出錯，主控電路出錯，CPU出錯），光柵能確保不向所控制的設備發出錯誤信號， 確保光柵的安全性.

◎ 雙獨立OSSD輸出：

在輸出方面，為追求更好的安全性，采用了雙獨立冗余輸出，使自動防止故障具有很高的安全性，可直接驅動安全繼電器和安全性PLC.

◎ 性能穩定：

具有良好的抗震性能，元器件采用SMT技術，采取多項抗震措施，主要核心元器件為進口（美國、德國），性能更穩定.

◎ 超強的抗干擾能力：

采用光通信和專業光學系統設計，對焊接弧光，閃頻燈光等外界光線具備良好的抗干擾能力.

◎ 反應更靈敏：

本系列所有的光柵產品反應時間在15ms 以內；

過載和短路保護：

當安全光柵輸出因過載或短路，光柵將進入保護狀態，同時光柵安全系統將關閉；

◎ 具備屏蔽（浮動/固定消隱）功能：

支持固定消隱/浮動消隱，可根據客戶需求定點屏蔽光束，不影響其它光束正常工作（可根據實際要求定制）.

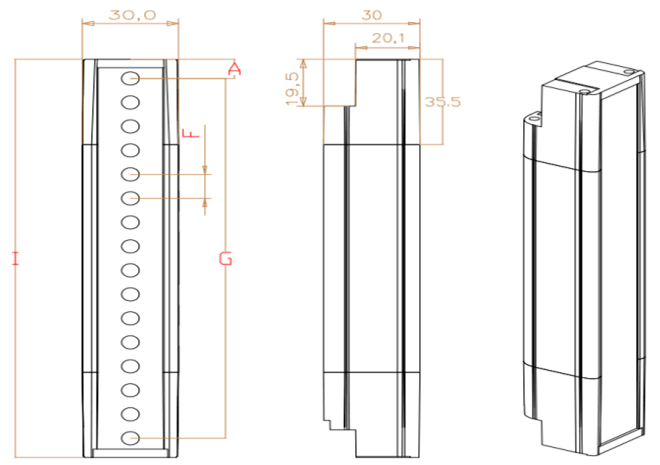

SM-Z系列安全光柵尺寸圖：

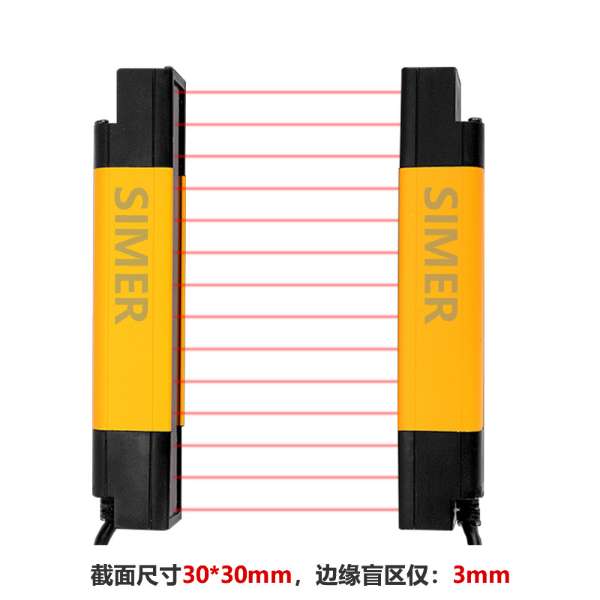

產品截面尺寸：30×30mm

G：保護高度計算公式：G=(N-1)×F

 I：外形總高度計算公式：I=G+A×2

A:  表示上端蓋尺寸: F÷2+3mm

B:  表示下端蓋尺寸: F÷2+3mm

F: 表示光軸間距 （此款光柵間距有10、20、40mm可選擇）

N: 表示光軸數量 （光軸數量從4、6、8、10....200束可選擇）

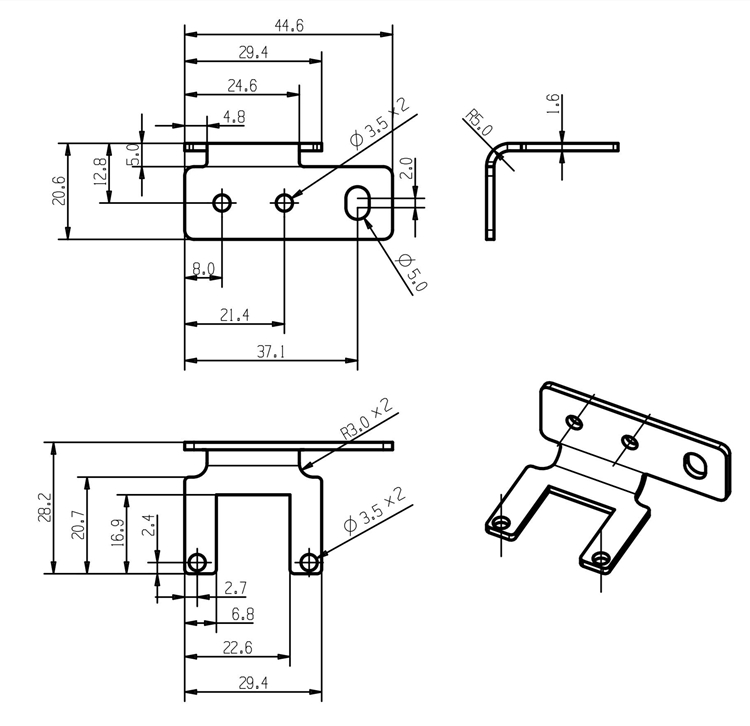

SM-Z系列安全光柵固定支架尺寸圖：

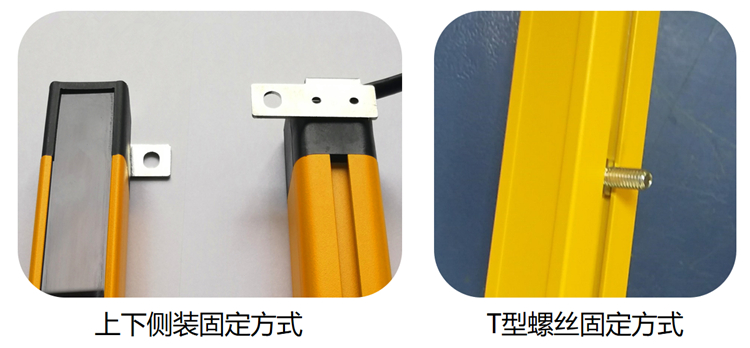

安裝固定方式分為二種：1、L型側裝固定方式；2、后槽T型螺絲固定方式；

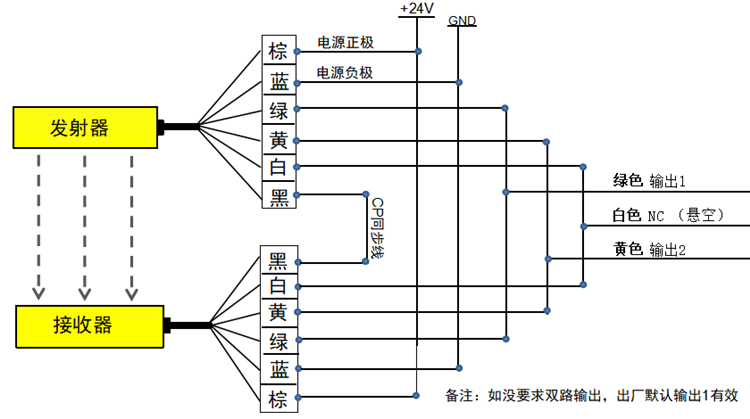

SM-Z系列安全光柵/光幕接線圖：

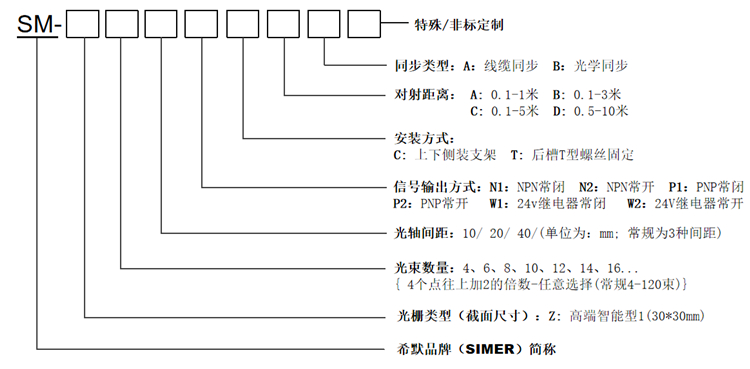

SM-Z系列產品選型說明:

選型舉例：

型號：SM-Z1620N12SCA

釋義：SM-希默品牌簡稱；Z-為高端智能型；16-光束數量為16 束；20-光軸間距為20mm；N12-NPN常閉/常開雙路信號輸出；

S-上下側裝固定支架；C-對射距離0.1-5米；A-同步類型為線纜同步

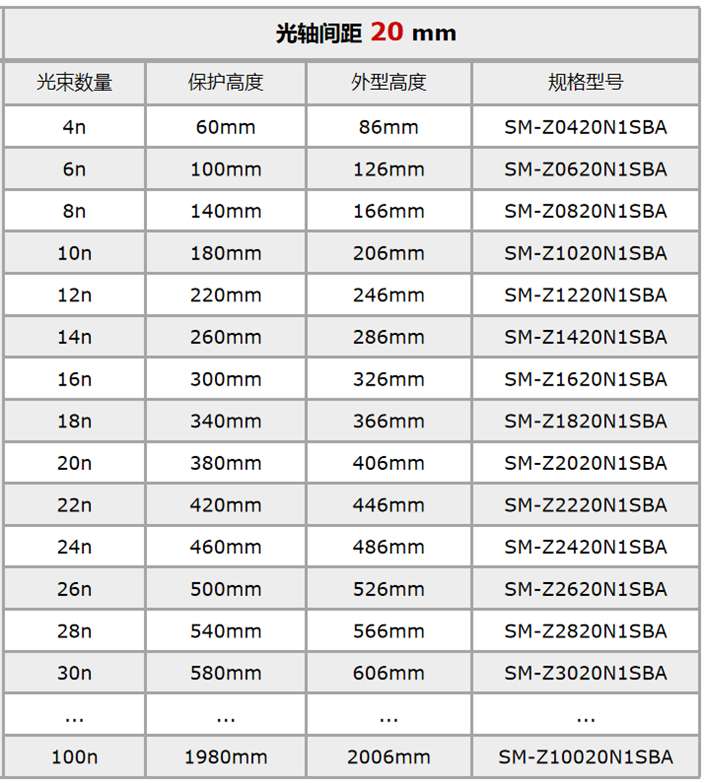

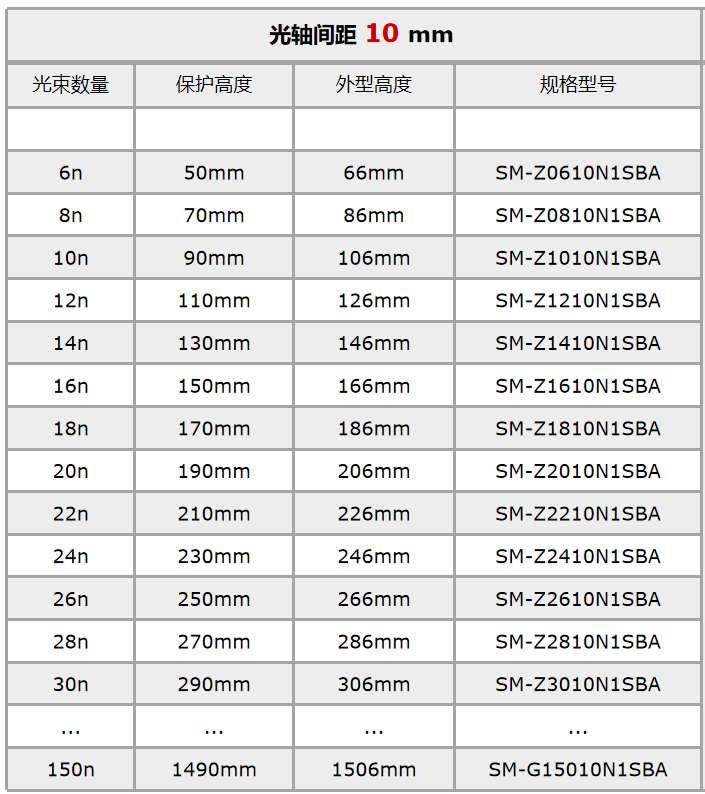

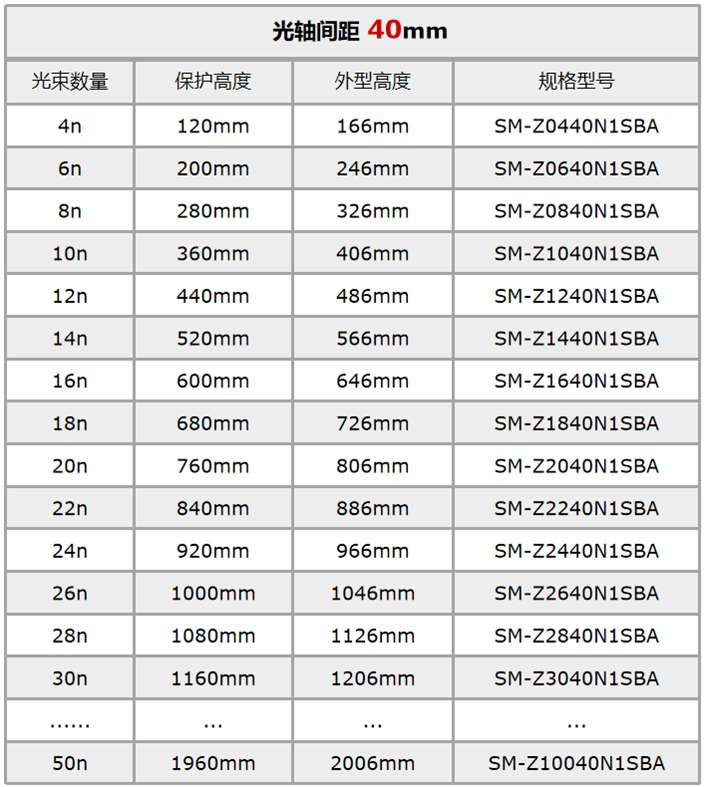

規格型號一覽表：

注：1、此表型號命名全部為常用信號NPN常閉,如需其他信號輸出請按照“產品規格型號組成說明”去選擇；

       2、此款產品對射距離為：0.1-3m/ 0.1-5m/0.5-10m三種；

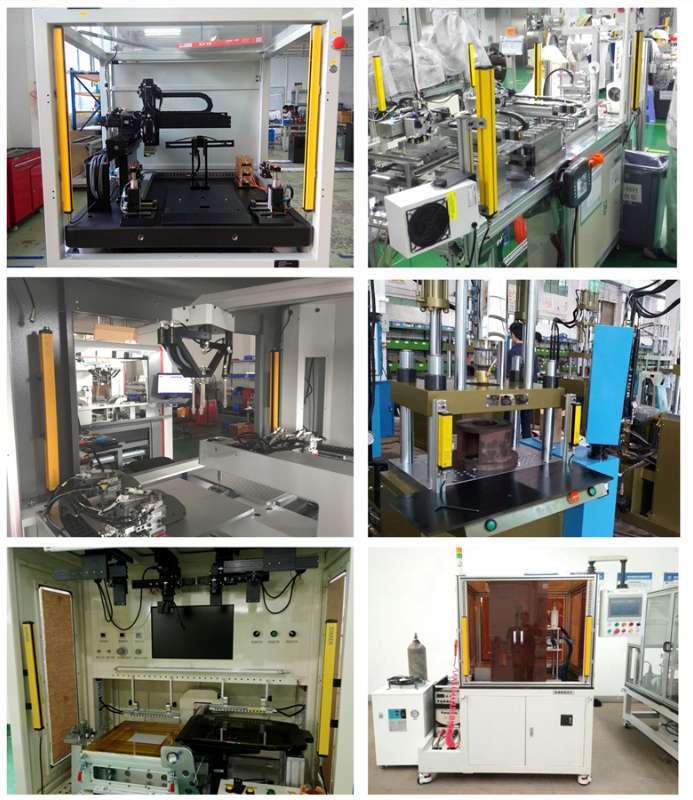

應用范圍：鍛壓機床、自動化設備、剪切機器、液壓機械、機器人、工業機械手、包裝設備、生產流水線、立體車庫及其它自動化設備，也可用于多面區域保護或防盜等。
